一、概述：
  帶式輸送機是一種輸送量大，運行費用低，使用范圍廣的一種輸送設備。其輸送帶式輸送機的曳引構件和承載構件。普通橡膠輸送帶適用于工作環境溫度一般為-10℃～40℃。工作環境溫度低于-5℃時，不宜采用維綸芯膠帶；工作環境溫度低于-15℃時，不宜采用普通棉織芯膠帶；在工作環境溫度低于-20℃的條件下易采用鋼絲繩芯膠帶。普通橡膠輸送帶適用的輸送物料溫度不超過80℃，當輸送物料溫度在80-150℃時，應采用耐熱型膠帶，當輸送300-500℃高溫物料時，可采用耐高溫型輸送帶。輸送具有酸性、堿性、腐蝕性、含油類物料和有機溶劑時應采用耐酸堿、耐腐蝕、耐油的橡膠帶或塑料帶。在有火災危險場所工作的輸送帶應采用阻燃型帶。

      當功率大于55KW時應選用電機，減速劑與滾筒分開式驅動。傳動滾筒表面有裸露光鋼面，人字形和菱形花紋橡膠覆面三種形式。 改向滾筒，分光面和膠面兩種。
    驅動裝置：功率范圍在2.2-5.5KW時易選用電動滾筒作驅動，這樣可節約空間，但環境溫度不易超過40℃。
      托輥是用無縫鋼管制成，類型有：槽形、平行，調心，緩沖四種，拉緊裝置：螺旋式拉緊裝置適用于長度較短（小于100m），行程有500m、800m、100mm三種；垂直重錘拉緊裝置，可隨著張力變化靠重力自動補償輸送帶的伸長；重錘車式拉緊裝置適于距離較長，功率較大的輸送機，其拉緊行程有2，3，4m三檔，固定絞車?yán)o裝置用于長行程大拉緊力（30-150KN），長距離，大運量的帶式輸送機，拉緊行程可達16m。
    清掃器有頭部清掃器和空段清掃器兩種。
    卸料器：電動犁式卸料器，手動犁式卸料器兩種。
    電氣保護可設有：輸送帶跑偏監測器；輸送帶打滑監測器；輸送帶縱向撕裂信號監測器；料位控制監測器等。
二、技術性能參數：

三、帶式輸送機功率選型表（供參考）

    注：以上功率估算的工作條件為正常溫度，水平帶速1m/s，物料容量11/m3，動堆積角30度，一個空段清掃器，一個彈簧清當器和一個導料槽并考慮加速阻力因素。每個犁式卸料器所需功率約為：B500：0.3KW；B650：0.35KW；B800：0.45KW。

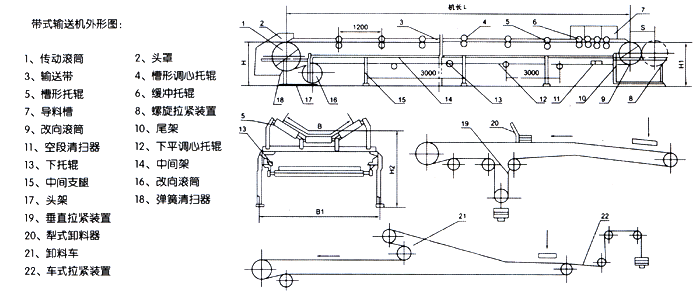

四、帶式輸送機外形圖
